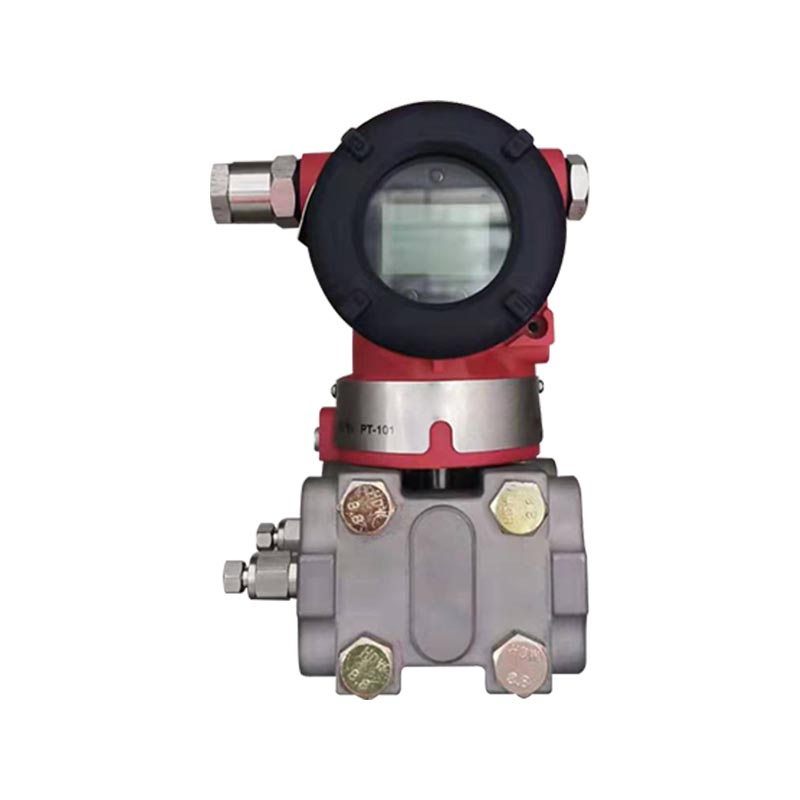

XG3051DP differentialis pressura transfusor

Name: XG3051DP differentialis pressura transfusor
Rating: 5 (99 reviews)

Product Introductio:
XG3051DP pertinet ad rem domestice productam 3051 series pressionis differentialis capacitivae intelligentis transmittentes, quae principium sentiendi capacitivum ad convertendum pressionem differentiam medii mensurati in 4-20mA HART vexillum signum. Modi processuum parametri uti potest ut pressionem differentialem, gradum liquidum, ratem fluens, continens liquidum gradum, pressionum fistularum differentiam clausam, etc. Vulgo in DCS et PLC systemata adhibita est.

Industria applicationis:
1. Industria petrochemical: ahenum planum umidum reactionem, fluunt rate pipeline, pressionis sparguntur differentiae, piscina liquida, late in condicionibus explosionis probationis adhibita.
2. Potentia industria: vigilantia systemata boiler et turbines in potentiarum herbarum, vaporis et aquae fluunt rate, fornax pressio negativa, continens liquidum gradum, et pressionum spargendi differentiam.
3. Curatio aquae / tutelae environmentalis: purgamentorum et aquarum processus purificationis, gradus piscinae, rate fluens pipeline, differentia pressionis sparguntur.
4. Industria metallurgica: Mensuratio pressionis fluidi differentiae, gradus liquidi medii, et processus pipelini in processibus excoquentibus fluunt.
5. Paper industria: pulpa liquida planities, pressura sparguntur differentia, processus mensurae fluunt.

PREV：XG3051LT differentialis pressura liquoris gradus transfusor DEINDE：XG3051DP differentialis pressura remota transfusor

FAQ Euismod Specifications Eget Specifications Institutionem Processus Connection Instructiones Electrical Connections Exemplar ac Specification Code Tabula Specificationes corporis

Q1: Quid parametri XG3051DP mensurare possunt?
A: Haec pressionis differentialis transfusor est, quae differentiam pressionem suo nucleo mensurat. Per conversionem pressionis differentialis, mensurare potest fluxum pipelini, continens liquidum gradum, pressionem differentiam ante et post filteram, et fornacem pressionis negativae. Immediata pressio absoluta metiri non potest. Cum fluxum mensurae mensurae, munus radicis Hart quadratae ad signa fluens reducitur.

Q2: Quid est ratio notae output inaccurate transfusor et ampla nulla calliditate?
A: Sunt pinum, impedimentum, et fluidum cumulus in fistulis positivi et negativi pressionis; ② range erroris occasus migratio; ③ Subita mutationes in caliditas environmental; ④ membrana impressioni subiecta est. Prioritize inhibendo impulsum limbis et recalibrare nulla et range utens Harti moderatoris.

Q3: Quae sunt cautiones ad XG3051DP duo filum wiring?
A: Assumens systematis filum DC24V sine distinctione inter lineas positivas et negativas signo dato, maximus circuitus onus D Ω non excedit; HART communicatio requirit circulum in serie cum 250 Ω resistor connexum; Stricte sequuntur determinationes explosionis-probationis pro wiring in condicionibus explosionis probationis et certae fundationis curandae curandae.

Q4: Quaenam condiciones operandi requirunt reponendam membranarum non 316L?
A: Medium probatum est medium valde mordax (acidum validum, alcali validum, ion contentum chloride altum), 316L corrodet, et necesse est eligere Hastelloy C, Monel vel Tantalum laminas pelliculas; Condiciones hygiene hygiene pharmaceuticae nativus membranae hygienicae structuras requirunt.

Reference accurate ad adjusting range
(Including zero-based linearity, hysteresis, repeatability) ± 0.075%
Si TD＞10 (TD = Maximum Span / Adaequatum Span), accuratio est: ±(0.0075 TD)%
Accurate pro radice quadrata output est 1.5 temporibus superius lineari referens accurate.

Ambiens Temperature Effectus

Span Code	Totalis effectus ex -20℃ ~ 65℃
A	±(0.45 TD 0.25)% Span
B	±(0.30 TD 0.20)% Span
C/D/E	±(0.20 TD 0.10)% Span
Span Code	Totalis effectus pro -40℃~-20℃ et 65℃~85℃
A	±(0.45 TD 0.25)% Span
B	±(0.30 TD 0.20)% Span
C/D/E	±(0.20 TD 0.10)% Span
Out-of-Range Effectus	±0.075% Span

Static Impetus Effectus

Span Code	Effectus quantitatis
A	±(0.15%URL 0.10%Span) / 4MPa
B	±(0.10%URL 0.075%Span) / 16MPa
C/D/E	±(0.05%URL 0.05%Span) / 16MPa

Overpressure Effectus

Span Code	Effectus quantitatis
A	±0.2% Spon / 4MPa
B	±0.2% Spon / 16MPa
C/D/E	±0.1% × Spon / 16MPa

Diu terminus stabilitatis

Span Code	Effectus quantitatis
A	±0.5% Span/year
B	±0.2% Span/year
C/D/E	±0.1% Span/year

Virtus Supple Effectus: ±0.001% /10V (12- 42 V DC), insensibilis.

Range et limites
Span Code	Item	kPa	mbar
A	Span	0.1 ~ 1	1 ~ 10
A	Range	−1 ~ 1	−10 ~ 10
B	Span	0.2 ~ 6	2 ~ 60
B	Range	6 ~ 6	60 ~ 60
C	Span	0.4 ~ 40	4 ~ 400
C	Range	40 ~ 40	400 ~ 400
D	Span	2.5 ~ 250	25 ~ 2500
D	Range	−250 ~ 250	−2500 ~ 2500
E	Span	20 ~ MM	0.2 ~ 20 bar
E	Range	500 ~ MM	−5 ~ 20 bar

Parameter	Specification
Range limites	Libere accommodata intra fines superioris et inferioris range. Commendatur eligere spatium codicis cum infimo turndown ratione ad optimize effectus.
Nulla Profecti	Nulla et spatium ad valorem aliquem intra teli metiendum accommodari possunt, dummodo: Calibrated ≥ Span minimum.
Adscendens Position Effectus	Mutationes positionis ascendentis diaphragmatis parallelae causae nullae egisse. Si positio plus quam 90° respectu diaphragmatis superficiei mutatur, nulla cinguli intra <0.4 kPa occurrit (corrigenda per commensurationem nulla). Nulla spatium spatium.
Output	2-filum, 4~20 mA DC, ad libitum HART communicatio digitalis.
	Linearibus vel quadrangulis output selectable.
	Limites signo output: Imin = 3.9 mA, Imax = 20.5 mA
Terrorem Current	Modus humilis-terrorem (min): 3.7 mA
	Summus terror modus (max): 21 mA
	Nullus terror modus (teneat) validum vena ante culpam
	Default: summus terror modus
Responsio Tempus	Debilitare constantem augendi unitatem: 0.1 s; sensorem temporis constantem: 0.1~2 s (span & turndown dependent).
	Addito tempore opportuno constanti: 0.1~60 s.
	Effectus non linearis effectus (exempli gratia radix quadrata) pendet a munere et iniri potest.
Fermentum tempus	< 15 s
Ambiens Temperature	40 ~ 85
Ambiens Temperature	−20 ~ 65 (cum LCD et fluororubber o-anulus)
Repono / Transport Temperature	−50 ~ 85 ; 40~ 85 (cum LCD propono)
Opus Pressura	Ratum pressura operantes: 16 MPa / 25 MPa / 40 MPa (tres ratings)
Static Pressura Limit	Ex 3.5 kPa pressio absoluta usque ad pressionem aestimavit. Probatur pressio 1.5 temporibus pressionis aestimatae, ad utramque partem transmittentis simul applicata.
Unidirectional ONERO Limit	Unidirectional onerare ad rated pressura
Electromagnetica compatibility (EMC)	Vide Appendix Tabulae Compatibilitatis Electromagneticae in pagina proxima

Potestas Supple et Load Conditions
Potentia Supple Voltage	24 V, R ≤ (Us − 12 V) / Imax kΩ
Potentia Supple Voltage	(where Imax = 23 mA)
Maximum Power Voltage	42 VDC
Minimum Power Voltage	12 VDC; 15 VDC (cum backlit LCD)
Digital Communication Load Range	250 ~ 600 Ω

Electrical Connection
M20×1.5 funis glandulae; clausus terminalis aptus conductoribus 0.5~ 2.5 mm².

Processus Connection
Duae extremitates processus nexus LABIUM in linea cum NPT 1/4 et M10 stamina interna facies sunt percussa.

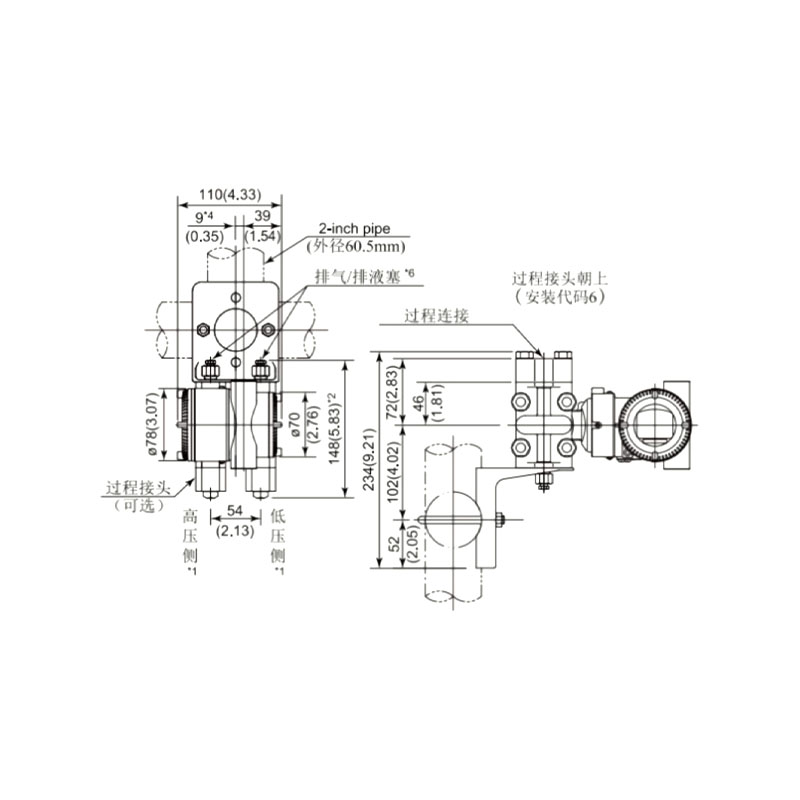

Processus connectivity instructiones ad unilaterales transmittuntur sine transmissione flanges

I / II-NPT Steel Elliptical Flange (Code I)		1. Pressura Cubiculum Flange
		2. O sigillum anulum
		3. NPT 1/2 Elliptical Flange Connection
		4. Bolt
M20x1.5 Steel T-Connector (Code 2)		1. Pressura cubiculum LABIUM
		2. M20×1.5 T informibus liciatum masculum aptatum
		3. Bolt
		4. O anulum
		5. M20×1.5 nut
		6. Impetus plumbi-in tubo

Figure V, Electrical Connection Diagram

Nota: munus interface velox idem est signum terminalis

Forma differentialis Pressura Transmitter Electio XG3051DP-

Sagaciter

Output

Basic error ± 0.05%

4-20mA cum HART communicationis

Basic error ± 0.075%

4-20mA cum HART communicationis

Basic error ± 0.1%

4-20mA cum HART communicationis

Analog output 4-20mA

0-100Pa ~ 1kPa (0-10 ~ 100 mmH₂O) / (0-1 ~ 10mbar)

0-200Pa ~ 6kPa (0-20 ~ 600 mmH₂O) / (0-2 ~ 60mbar)

0-400Pa ~ 40kPa (0-40 ~ 4000 mmH₂O) / (0-20 ~ 400mbar)

0–2.5kPa ~ 250kPa (0-0.25 ~ 25 mH₂O) / (0-25 ~ 2500mbar)

0-30kPa ~ 3MPa (0-2 ~ 200 mH₂O) / (0-0.3 ~ 30bar)

0-140kPa ~ 14MPa (0-3~ 300 mH₂O) / (0-1.4 ~ 140bar)

Diaphragma Material

Imple Liquor

316L Steel

Silicone oleum

316L Steel

Fluorinated oleum

Hastelloy C

Silicone oleum

Hastelloy C

Fluorinated oleum

Aurum patella 316L Steel

Silicone oleum

Aurum patella 316L Steel

Fluorinated oleum

FEP Coated 316L Steel

Silicone oleum

Tantalum

Silicone oleum

Rated Opus Pressura

0.2MPa (For range A only)

7MPa (For range A only)

16MPa

25MPa

40MPa

Processus Connection
